洛氏硬度检测作为金属材料硬度测试的经典手段，以操作简便、测量快速、结果精准可靠的核心优势，在机械制造、材料科学、航空航天、汽车工业等众多领域占据重要地位。通过这项检测技术，能够精准评估金属材料的抗压强度、耐磨性能、热处理质量等关键性能指标，为产品质量把控、生产工艺优化以及材料合理选型提供坚实的科学依据。
硬度是衡量材料力学性能的核心参数之一，直接关系到零部件的使用寿命与运行可靠性。洛氏硬度测试之所以成为工业生产中应用最广泛的硬度检测方法，源于其显著的技术优势：测试范围极具包容性，可覆盖从软金属到硬质合金的各类材质；测试力可灵活调节，适配不同材料的检测需求；压痕尺寸小，不会对成品件造成实质性影响，特别适合成品检验。此外，该技术还能有效检测渗碳、氮化等表面处理层的硬度梯度，同时对焊接接头热影响区的性能进行评估，应用场景十分广泛。
检测项目与适用材质
洛氏硬度检测的主要测试项目包含以下几类：
常规洛氏硬度测试，涉及HRC、HRB、HRA等常用标尺；
表面洛氏硬度测试，如HR15N、HR30N、HR45N等特定规格；
薄板材料针对性洛氏硬度测试；
热处理件硬度梯度测试；
焊接接头区域硬度分布测试。
其测试范围几乎涵盖所有金属材料，包括碳钢、合金钢、不锈钢、铸铁、铝、铜合金等有色金属，以及硬质合金等特殊材料。不同标尺的适用场景明确划分：
HRA标尺：适用于硬质合金、薄硬化层材料，测试区间为20-88HRA；
HRB标尺：适配软钢、铜合金、铝合金等材质，测试区间为20-100HRB；
HRC标尺：主要用于淬火钢、调质钢的检测，测试区间为20-70HRC。
必备检测仪器与设备
进行洛氏硬度检测需配备一系列专业仪器设备，确保测试顺利开展：

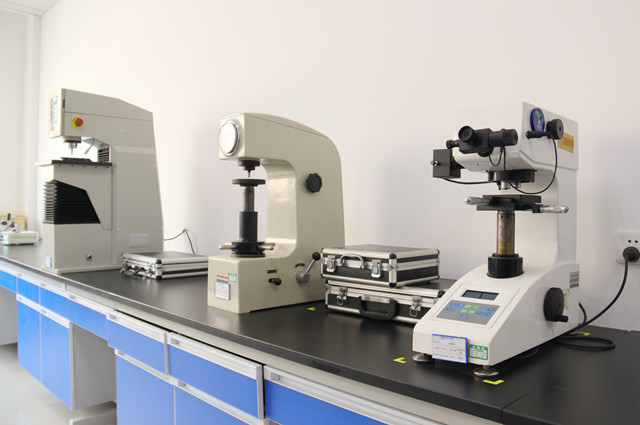

洛氏硬度计：分为机械式、数显式和全自动型三种类型，需根据不同测试标尺搭配金刚石圆锥压头或钢球压头；
标准硬度块：用于对检测仪器进行校准，精度等级必须符合相关标准要求；
试样支撑平台：包含平面平台、V型槽平台等，核心作用是保证试样在测试过程中稳定固定，避免位移影响结果；
测量显微镜：属于可选配设备，主要用于验证压痕尺寸的准确性；
环境控制设备：用于维持测试环境温度在10-35℃的标准范围内，保障测试条件稳定。
规范检测流程与操作要求
洛氏硬度检测需严格遵循标准化流程，每一步操作都需规范执行：
试样准备：测试面需保证平整、清洁，无氧化皮、油污等杂质；试样厚度必须大于压痕深度的10倍，确保测试数据不受影响；若为曲面试样，需提前进行曲率修正，消除形状带来的误差。
仪器校准：采用标准硬度块进行低、中、高三点校准，校准结果需控制在标准块标定值的±1硬度单位内，确保仪器处于精准工作状态。
测试步骤：先根据材料预期硬度选择合适的测试标尺；施加98.07N的初试验力，保持10-15秒；再依据所选标尺施加对应的主试验力（490.3N、882.6N或1471N），保持10-15秒后卸除主试验力；在保留初试验力的状态下，准确读取硬度数值。
数据处理：每个试样至少需测试3个点，最终结果取各点平均值；相邻压痕的中心间距不小于3倍压痕直径；压痕距离试样边缘的距离不小于2.5倍压痕直径，避免边缘效应干扰测试结果。
核心技术标准与规范依据
洛氏硬度检测必须严格遵循国际及国内相关技术标准，主要包括：
国际标准：ISO6508-1《金属材料洛氏硬度试验第1部分：试验方法》、DINENISO6508《金属材料洛氏硬度试验》；
国外标准：ASTME18《金属材料洛氏硬度标准试验方法》、JISZ2245《洛氏硬度试验方法》；
国家标准：GB/T230.1《金属材料洛氏硬度试验第1部分：试验方法》。
检测结果评判准则
洛氏硬度检测结果的评判需综合多方面因素，确保结果科学有效：
精度要求：常规测试的允许偏差为±1.5个硬度单位；精密测试的允许偏差更为严格，为±1.0个硬度单位。
均匀性评价：同一样品多点测试结果的极差不得超过2个硬度单位；批次产品的硬度波动范围需符合对应材料标准的规定。
特殊场景评判：热处理件的硬度值需达到预设的工艺要求范围；焊接接头热影响区的硬度不得超过母材硬度的120%；表面硬化层的有效硬化层深度需满足设计规范。
若测试结果出现异常，需及时排查试样制备质量、仪器运行状态、操作流程规范性等潜在问题。必要时可重新进行测试，或采用布氏硬度、维氏硬度等其他检测方法进行交叉验证，确保最终结果的准确性与可靠性。
苏公网安备32020502001880号
