维氏硬度检测是材料科学与工业质量控制领域中一项基础性且至关重要的力学性能测试方法。硬度作为量化材料抵抗局部塑性变形能力的关键指标，与材料的强度、耐磨性、韧性及加工工艺性能密切相关。通过这项检测，能够精准评估金属、陶瓷、复合材料以及薄层、小体积零件的内在质量，为产品设计选材、热处理工艺优化、服役性能预测和产品验收提供关键数据支撑，是保障产品质量与设备安全运行的重要技术手段。
在航空航天、汽车制造、能源装备及工具模具等关键行业，维氏硬度检测更是不可或缺。对核心零部件开展硬度测试，是确保其满足设计强度、防止早期失效的必要环节。同时，该检测方法也被纳入众多国内外材料标准、产品规范和验收规程，成为产业链上下游进行质量仲裁与技术交流的统一依据。其应用场景广泛，覆盖原材料入库检验、生产过程监控、成品出厂检测，以及在役设备的寿命评估与失效分析等多个关键环节。
检测项目与适用范围
维氏硬度检测的核心参数是维氏硬度值（符号为HV），后续需标注试验力与保持时间，该数值通过测量压痕对角线长度计算得出，可实现从极软到极硬材料的连续标度测量，适用范围兼具广泛性与针对性。
在材料类型上，适用于绝大多数金属材料、硬质合金、陶瓷、玻璃，以及经过表面处理的涂层或渗层；在产品阶段上，可覆盖原材料、半成品、成品及在役构件。其独特优势在于：既能进行小负荷（显微硬度）测试，精准适配微小零件、薄片、细丝、电镀层、氮化层等局部区域的硬度测定；也能开展大负荷测试，满足常规尺寸试样的宏观硬度评估需求。检测通常聚焦材料的特定部位或关键区域，需明确标注检测的剖面位置与测试点分布。
核心检测仪器与设备

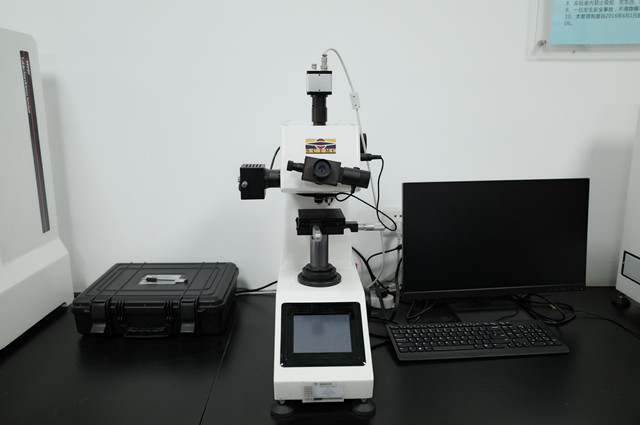

维氏硬度检测的核心设备是维氏硬度计，主要由机架、试验力施加系统、压头、光学测量系统及控制系统组成。其中，核心部件为两相对面夹角136°的正四棱锥金刚石压头，其几何形状的精准度是保障测试结果国际统一性的关键。
仪器需满足严苛的精度要求，包括试验力的加载精度与稳定性、压头几何尺寸的允差，以及光学测量系统的分辨力与准确性。现代维氏硬度计常配备自动转塔、电动试验力施加、计算机控制与图像自动分析系统，可实现压痕对角线的自动识别与测量，大幅提升测试效率与结果的客观性。此外，还需配备样品切割机、镶嵌机、磨抛机等制样辅助工具，以及标准硬度块用于仪器日常校准，确保检测工作顺利开展。
标准检测流程与操作规范
维氏硬度检测需遵循严谨的标准化流程，以保障数据的准确性与可比性：
样品准备：被测表面需经过精磨或抛光处理，达到光滑、清洁、无氧化皮及污物的状态，确保压痕边缘清晰，便于后续测量；
参数选择：根据材料预期硬度及测试目的（宏观或显微硬度），依据相关标准确定合适的试验力（F）与保持时间（通常为10~15秒）；
仪器校准：正式测试前，必须使用与待测硬度值相近的标准硬度块对硬度计进行校准验证，确保仪器精度达标；
试样放置：将试样平稳置于工作台，保证测试面与压头轴线垂直，避免测试偏差；
试验力施加与卸除：启动设备后，压头在选定试验力下平稳压入试样表面，保持规定时间后缓慢卸除试验力；
压痕测量：通过仪器配备的测微显微镜或图像分析系统，精确测量压痕两条对角线的长度并取平均值；
数据处理：根据试验力和平均对角线长度，通过公式计算或查表得出维氏硬度值（HV）。每个试样需在不同位置进行多次测试，取平均值作为最终结果，并完整记录所有原始数据。
相关技术标准与规范
维氏硬度检测严格遵循国内外一系列技术标准与规范，国际通用标准主要为ISO6507系列《金属材料维氏硬度试验》，该系列标准详细规定了试验原理、仪器要求、试样制备、试验程序及硬度值计算方法。
国内对应的国家标准为GB/T4340.1~.4系列《金属材料维氏硬度试验》，此外，美国ASTME92标准《金属材料维氏硬度的标准试验方法》也被广泛应用。这些标准在试验力范围、压头规格、测试程序、结果不确定度评估等方面作出了统一规定，确保不同实验室、不同时间所获检测结果的一致性与可比性，是检测工作权威性和有效性的根本保障。
检测结果评判标准
维氏硬度检测结果的分析与评判，首要依据是计算或查表得到的HV数值，该数值需与产品技术条件、设计图纸要求或相关材料标准中规定的硬度范围直接比对，判定其符合性。
评判时需注意试验力与硬度值的标识完整性，例如“640HV30”表示在294.2N（30kgf）试验力下测得的维氏硬度值为640；对于涂层或梯度材料，需明确评判对象是特定厚度的表层还是基体。合格界限通常由供需双方约定的公差范围确定，例如“HV0.5550±30”。
最终的检测报告需包含以下关键要素：委托单位信息、材料牌号与状态、试样标识、检测标准编号、试验力及保持时间、各测量点硬度值及平均值、检测环境温度、仪器校准状态、可能影响结果的情况说明，以及明确的合格与否结论。若为显微维氏硬度测试，还需附上压痕位置示意图或显微照片，清晰展示测试点具体位置。
苏公网安备32020502001880号
