Z向拉伸试验断面收缩率检测，是衡量金属材料（尤其是板材）厚度方向（Z向）塑性变形能力的关键指标检测技术。在建筑钢结构、桥梁、压力容器、船舶等众多承重结构工程中，构件常承受复杂载荷作用，不仅要求材料具备优良的纵向（轧制方向）力学性能，更需保障其在厚度方向拥有充足的抗层状撕裂能力。当焊接结构厚度较大或承受高约束应力时，若材料Z向性能不足，极易沿轧制方向发生层状撕裂，引发灾难性事故。断面收缩率作为直接反映材料塑性变形能力的核心参数，能精准体现材料在Z向受力时的延性表现，对保障重大工程结构安全、防范脆性断裂具有不可替代的作用。该检测项目广泛应用于石化、船舶、核电、高层建筑等对材料性能要求严苛的领域，成为材料质量控制与安全评定的核心环节。
检测项目与适用范围
Z向拉伸试验的核心检测项目为断面收缩率（ψ），同时会同步测定Z向抗拉强度、屈服强度、伸长率等关键力学性能参数。检测范围主要涵盖各类厚度方向的金属板材，其中低合金高强度钢、船用钢、压力容器用钢等是重点检测对象。试样需从产品厚度方向截取，轴线与轧制方向保持垂直，尺寸需严格遵循相关标准规定，通常直径不小于6mm。针对薄板材料，可采用全厚度试样；厚板则需通过机械加工制备标准圆柱试样。检测环境需严格控制在标准温度范围内，特殊工况下还需开展低温或高温试验，以全面评估材料在不同环境条件下的性能表现。
检测仪器与设备配置

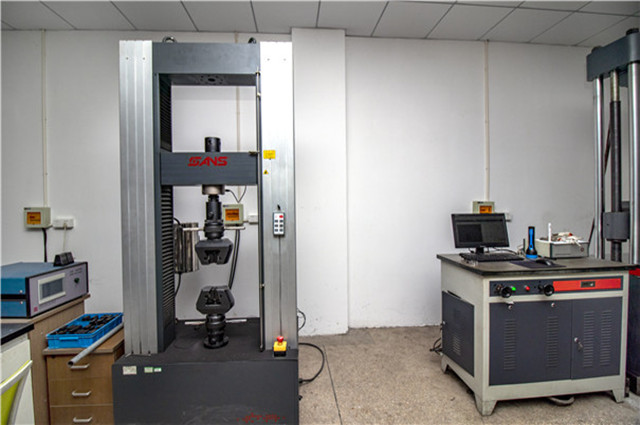

开展Z向拉伸试验需配备电子万能试验机或液压伺服万能试验机，设备精度需符合GB/T16825.1规定的1级及以上标准。试验机需搭载Z向专用自动对中夹持装置，确保试样在厚度方向受力均匀。测量系统包含三大核心组件：引伸计用于精确测量试样变形量，数据采集系统实时记录载荷-位移曲线，游标卡尺、千分尺等试样尺寸测量工具保障原始数据精准。为实现断面收缩率的精确测定，还需配备工具显微镜或数字图像处理系统等断口测量仪器，以便准确获取断裂后试样的最小截面直径。所有检测设备均需定期进行专业校准，确保测量结果的准确性与可追溯性。
标准检测方法与流程
Z向拉伸试验严格遵循标准化流程执行：第一步，按标准要求加工制备试样，确保试样轴线与轧制面严格垂直，表面粗糙度符合规范；第二步，精确测量并记录试样原始标距与直径；第三步，将试样安装于试验机夹具，施加微小初载保证对中良好；第四步，安装引伸计，设置试验速度为1-5mm/min直至材料屈服，随后适当提高速度继续加载至试样断裂；第五步，试验过程中实时记录载荷-位移数据；第六步，试样断裂后小心取出，将断口仔细拼合，测量断后最小直径；第七步，按公式ψ=(S0-Su)/S0×100%计算断面收缩率（其中S0为原始截面积，Su为断后最小截面积）。整个试验过程需严格控制环境温度、加载速率等参数，确保试验条件一致性；对于异向性明显的材料，需在不同位置取样进行统计分析，以保障结果代表性。
技术标准与结果评判
相关技术标准
Z向拉伸试验断面收缩率检测遵循多项国际与国内权威标准。国际常用标准包括ASTMA770/A770M《钢材厚度方向拉伸试验标准规范》、ISO377《钢和钢产品—力学试验试样的取样位置和制备》等；国内核心标准有GB/T5313《厚度方向性能钢板》、GB/T228.1《金属材料拉伸试验第1部分：室温试验方法》及YB/T4287《钢板厚度方向性能试验方法》。这些标准详细规定了试样制备、试验程序、结果计算及报告要求，不同标准在试样尺寸、试验速率等方面存在细微差异，检测时需根据产品用途与客户需求选择适用标准，并在报告中明确注明。
结果评判标准
Z向拉伸试验断面收缩率的评判需结合材料等级与应用领域。依据GB/T5313标准，Z向性能钢板分为三个等级：Z15级要求断面收缩率不小于15%，Z25级不小于25%，Z35级不小于35%。重要焊接结构通常要求不低于Z25级，海洋平台、核电压力容器等极端工况关键部位则需达到Z35级。评判时需注意三点：一是断面收缩率测定值接近等级界限时，应进行重复试验；二是试样断口若出现肉眼可见的夹杂、分层等缺陷，无论数值大小均判定为不合格；三是同一批材料需取多个试样测试，结果取算术平均值，且任一试样测定值不得低于规定值的80%。检测报告除提供断面收缩率数值外，还需包含试样取向、试验温度、断裂位置等详细信息，为材料选择与工程设计提供全面依据。
