缠绕试验是金属线材检测项目中比较常见的项目，这个项目主要是检测线材在缠绕变形后表面的缺陷以及表面镀层结合的牢固性，接下来江苏容大的小编将要带大家一起了解金属线材缠绕试验的检测步骤！
一、金属线材检测-缠绕试验原理
缠绕试验是将金属线材检测试样沿螺旋方向以紧密的螺旋圈缠绕在规定直径的芯杆上， 检验有镀层和无镀层金属线材承受缠绕和松懈性塑性变形的能力， 并显示其缺陷及镀层结合牢固性。
二、金属线材检测-缠绕试验的试样制备
试样应从外观检查合格产品的任意部位截取，或按有关标准规定执行。
试样的长度应能保证完成试验，一般长度为(500±10)mm。
试验前可将试样放在木垫上用木锤轻轻打直，但试样表面不允许有任何损伤。
三、金属线材检测-缠绕试验方法
试验方法有：
1、自身缠绕(即一倍缠绕)。 自 身缠绕试验是将试样弯曲成U 字形， 并夹紧成 L扣，然后将一端绕着另一段缠成紧密排列的螺旋圈，如图

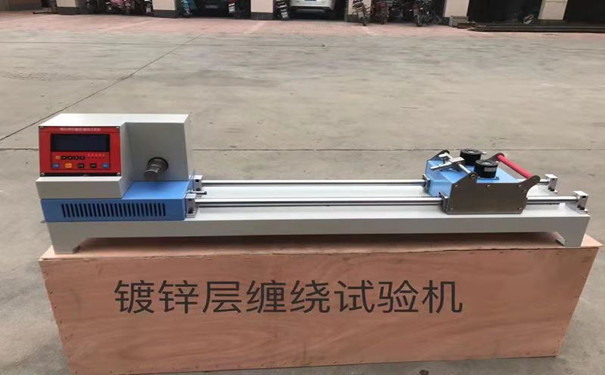

2、芯棒缠绕。 芯棒缠绕试验是将试样沿螺旋方向以紧密的螺旋圈缠绕在直径为D的芯棒上，如图
3、缠绕松懈。 缠绕松懈试验是将已进行芯棒缠绕后的试样以均匀的速度进行解圈，解圈的末端至少保留一个缠圈。
4、缠绕、松懈再缠绕(二次缠绕)。 二次缠绕试验是将已缠绕松懈的试样依次进行再缠绕的过程。
5、缠绕拉伸。 缠绕拉伸试验是将试样以芯棒缠绕后， 沿纵向拉伸使之产生永久变形，拉伸的长度应符合有关标准的规定。
四、金属线材检测-缠绕试验注意事项
试验注意事项有：
1、芯棒缠绕试验的芯棒直径偏差不得有正偏差值，芯棒应具有足够的硬度。
2、缠绕试验是将线材以紧密的螺旋圈沿螺线方向缠在一个直径为 D的芯棒上，D的大小应符合有关技术标准规定。
3、缠绕、松懈再缠绕的速度应均匀一致，一般为每分钟不大于60圈;必要时可以减慢速度，以防止温度升高而影响试验结果。 缠绕圈数如果技术标准有规定时，按规定执行，否则缠绕圈数为5-10 圈。
4、为了确保缠绕紧密，缠绕时应在试样自 由端施加不大于线材公称抗拉强度所对应负荷值5%的拉紧力。
五、金属线材检测-缠绕试验结果的判定
1、用肉眼检查， 有镀层的线材， 其镀层不得开裂或脱落。 无镀层的线材， 其结果应符合GB/T 2976-2004中的规定。
2、直径或公称尺寸小于0.5mm) 的线材需在放大约10倍的情况下进行判断。
3、进行缠绕拉伸试验，按GB/T 2976-2004检测标准检查螺旋状间距的均匀性。
以上就是江苏容大总结的缠绕试验检测的步骤，如果您有缠绕试验的相关业务需求，欢迎致电江苏容大，我们会有专业的项目工程师为您答疑解惑，期待您的来电！
