金属和合金的腐蚀 奥氏体及铁素体-奥氏体 (双相)不锈钢晶间腐蚀试验方法

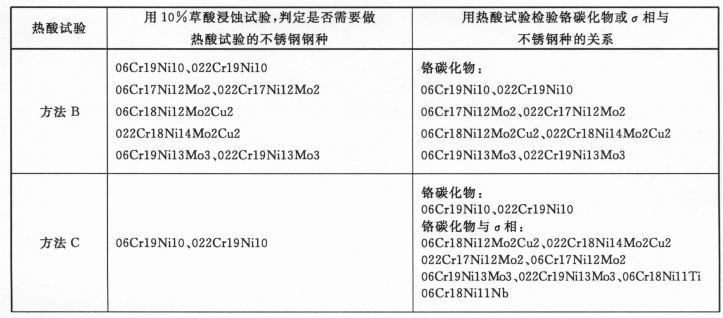

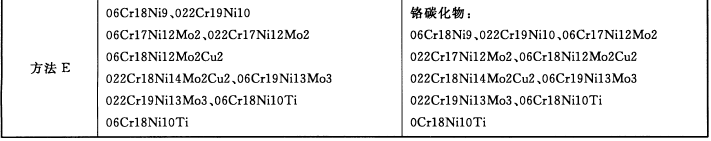

与原标准2008版对比，删除了方法D，增加了方法F、方法G 方法A：10%草酸浸蚀试验方法 方法说明：筛选试验，测试目的主要判定是否需要进行方法B、方法C、方法E等长时间热酸试验，对于不允许破坏被测结构件和设备的情况下，也可作为独立的晶间腐蚀检验方法。 浸蚀溶液：100g乙二酸溶于900ml水中; 备用浸蚀溶液：100g过硫酸铵溶于900ml水中(含钼钢种难以出现阶梯组织时)。 电流密度：1A/cm2 浸蚀时间：10%乙二酸溶液—90S 10%过硫酸铵溶液—5~10min 测试温度：20℃~50℃

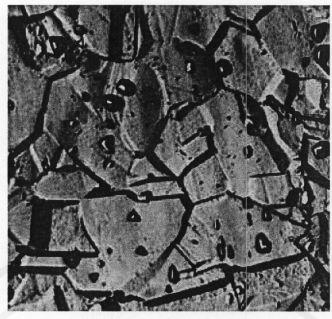

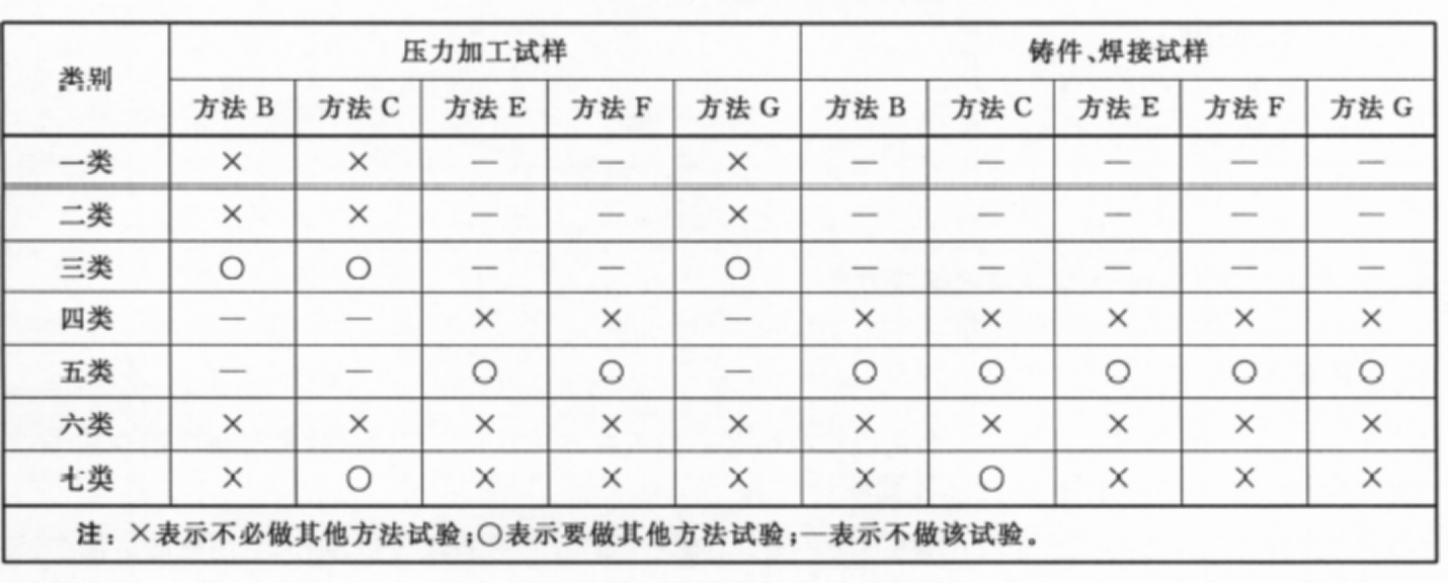

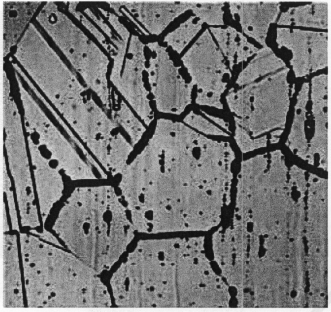

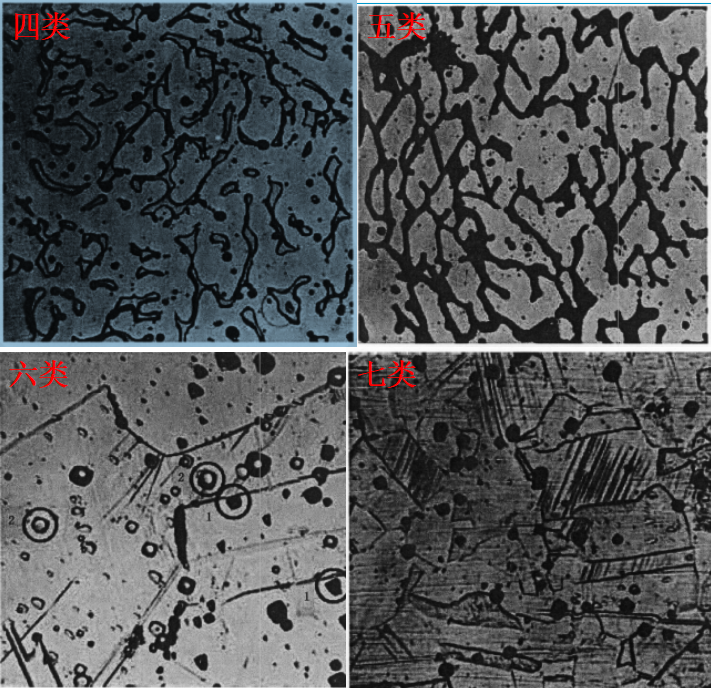

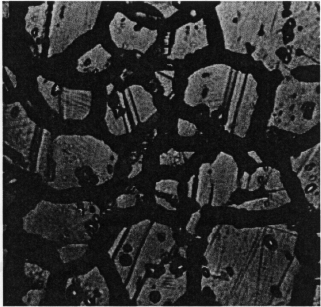

四类：游离铁素体组织： 铸钢件及焊接接头晶界无腐蚀沟，铁素体被显现;
五类：连续钩状组织：沟状组织很深，并形成连续沟状组织;
六类：浅凹坑多，深凹坑少的组织;
七类：浅凹坑少，深凹坑多的组织。
